Z Prievidze do Prahy - aby neunikol žiadny predsadený detail

Zákazník, pre ktorého sme vyrábali okná už pred pár rokmi, sa ozval znova. A my sa z každého takého návratu úprimne tešíme – je to pre nás lepšia spätná väzba ako akákoľvek recenzia. Tentoraz sme výrobky dodávali do Českej republiky - na stavbu neďaleko Prahy.

Špeciálne sklá s protiprepadovou funkciou

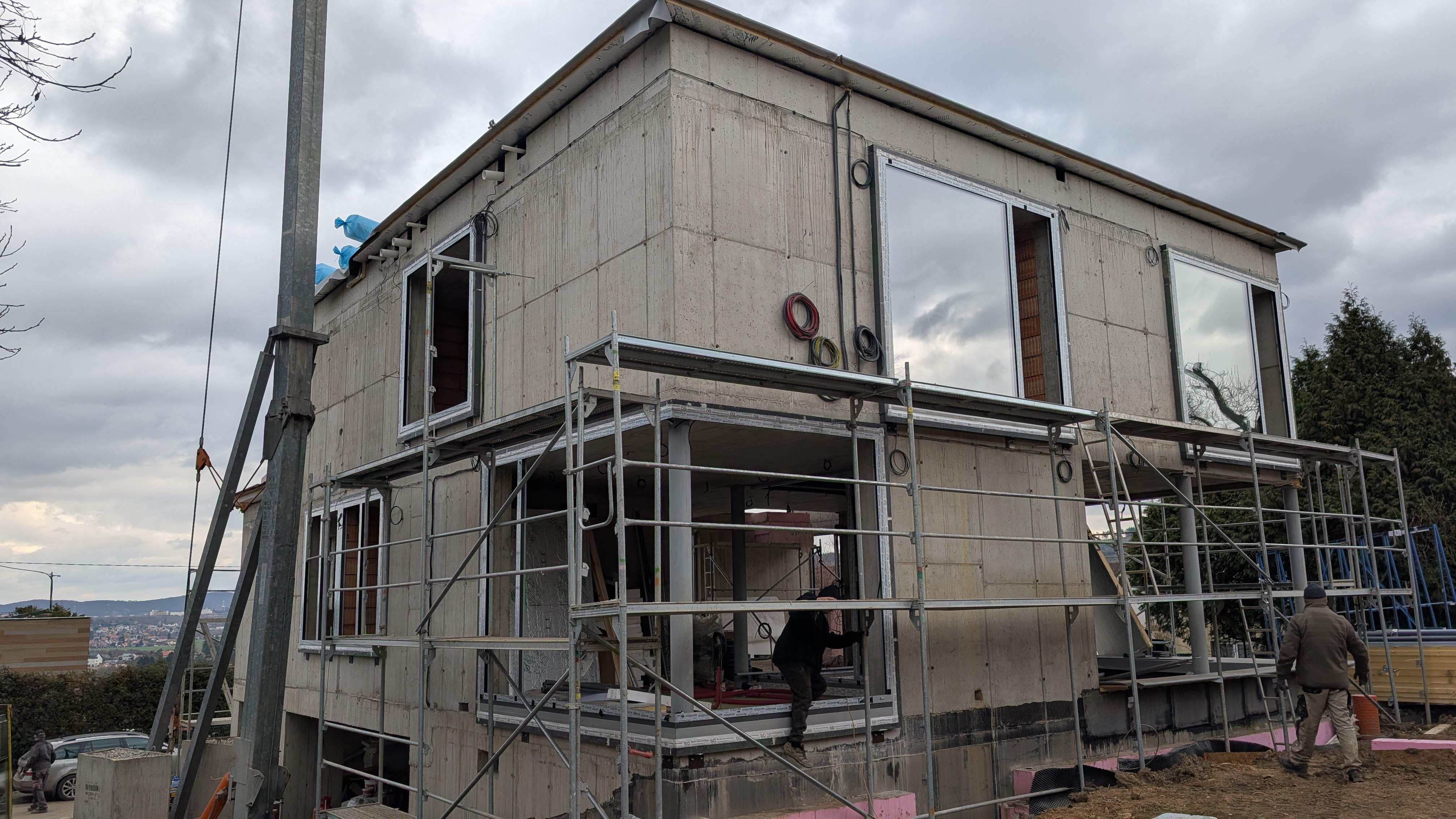

Táto stavba mala jedno špecifikum: pomerne ťažké sklá, ktoré bolo treba osadiť do pripravených otvorov systémom predsadenej montáže.
Pre projekt boli zvolené špeciálne sklá – kalené z exteriéru a lepené z interiéru. Táto skladba skla si vyžiadala väčšiu hrúbku, a teda aj vyššiu celkovú váhu. Investor sa rozhodol pre zvýšenú bezpečnosť detí a osôb v okolí okien s nižšími parapetmi, ako by bola štandardná výška zábradlia. V týchto prípadoch boli použité lepené sklá s protiprepadovou funkciou.
Priemerná plocha skiel bola okolo 6 m² – to nie sú extrémne veľké formáty. Lenže kvôli skladbe vyskočila váha skiel nad 400 kg. Len tak pre predstavu: najťažšie sklo na tomto projekte vážilo 474 kg.

Protiprepadová funkcia skiel

Protiprepadová funkcia je stanovená normou pre všetky otvory na stavbe, kde je parapet nižší ako štandardná výška zábradlia. Zabezpečuje sa použitím špeciálnych lepených skiel (VSG P2A – skúška nárazom mäkkého bremena, min. 2 fólie). Princíp je jednoduchý: sklo môže prasknúť, ale nesmie vypadnúť z rámu. Človek teda cez otvor nevypadne – a to je podstatné.

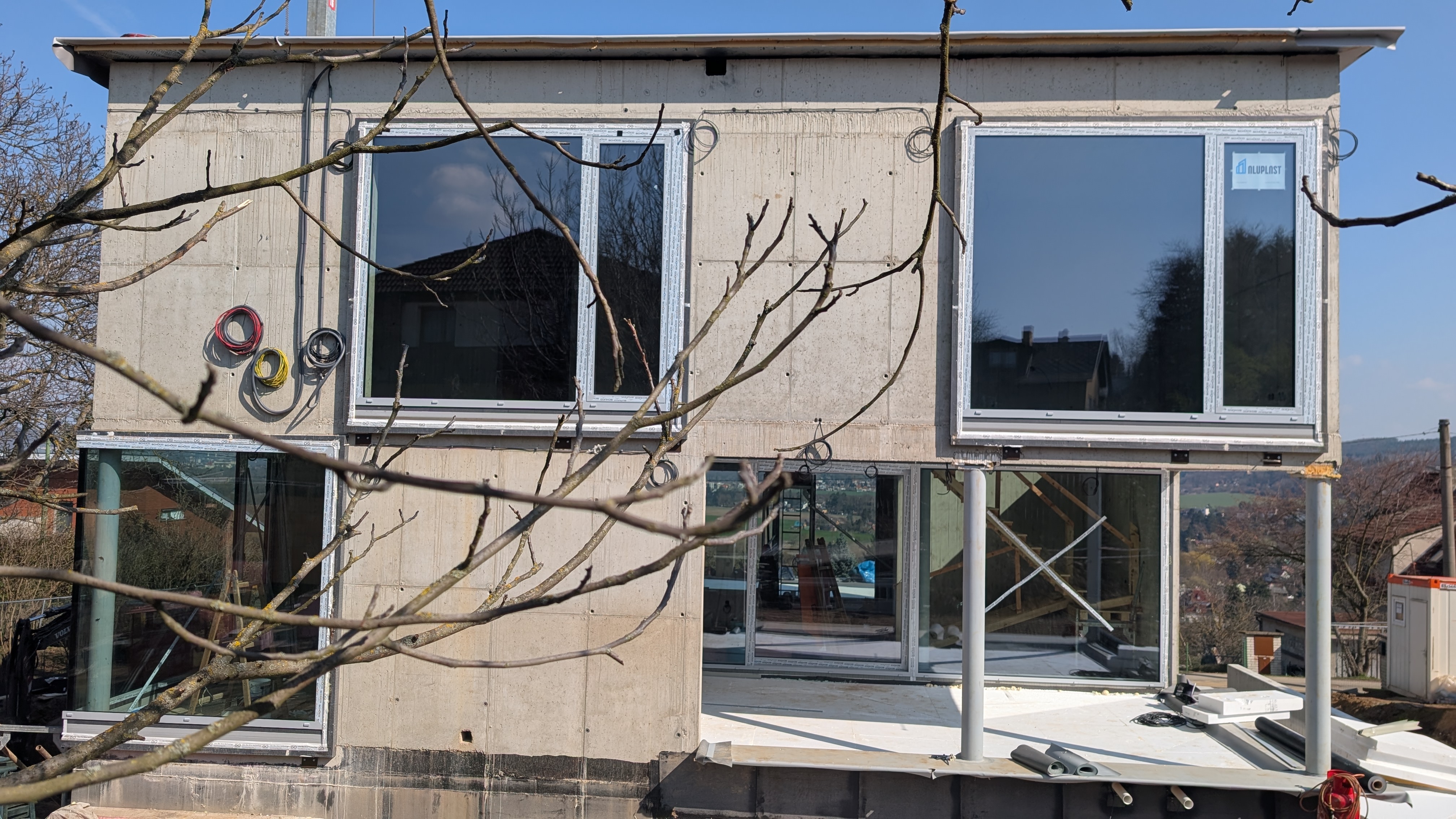

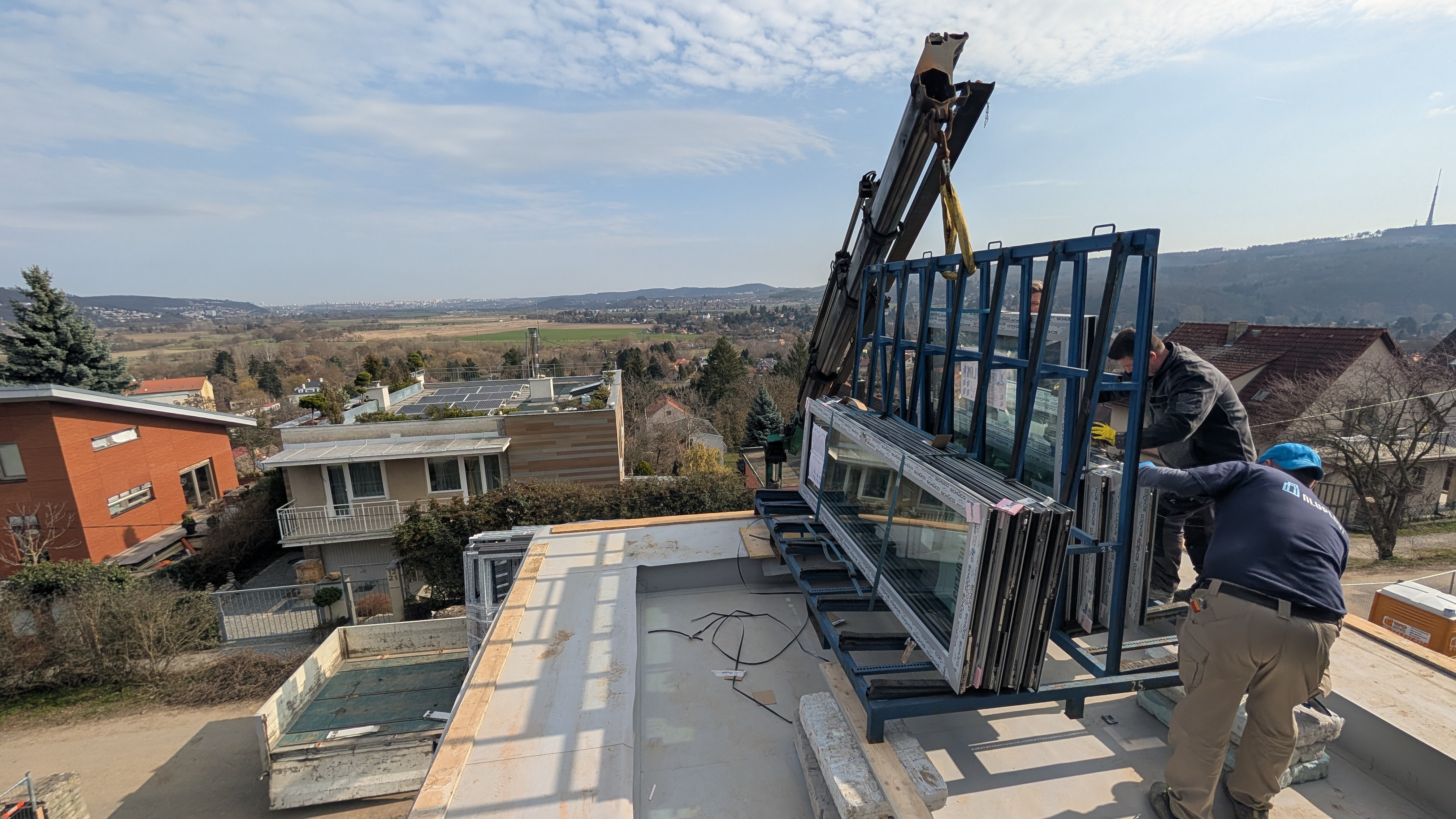

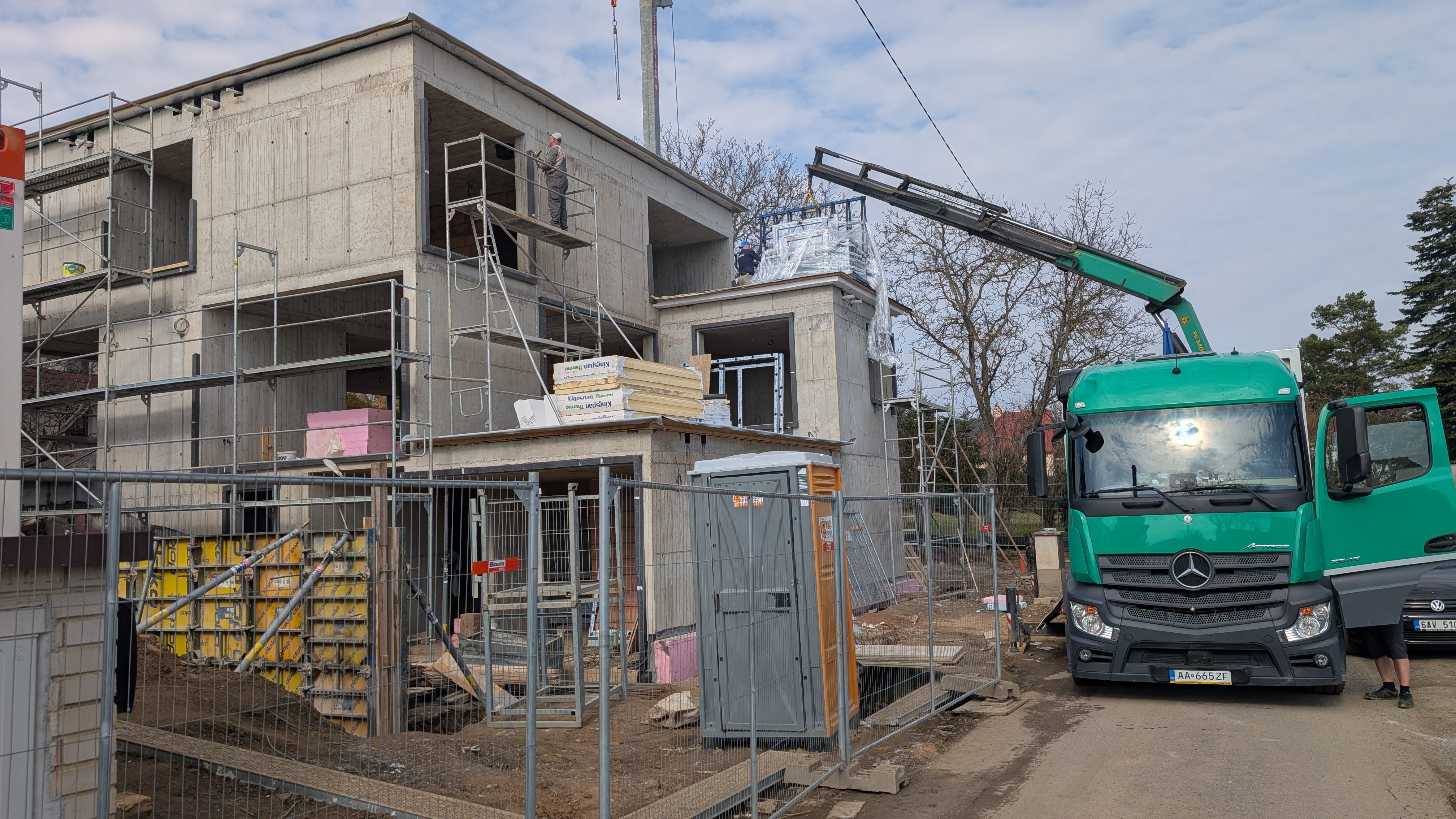

Takéto ťažké sklá bolo treba bezpečne ukotviť systémom predsadenej montáže. Montáž vykonala skúsená partia, s ktorou spolupracujeme dlhé roky – a do Prahy sme dodali kompletné montážne služby vrátane potrebnej manipulačnej techniky. Princíp predsadenej montáže vrátane fotiek detailov vysvetľujeme ďalej v článku.

Zhrnutie projektu:

• použitý systém predsadenej montáže - Blaugelb Triotherm

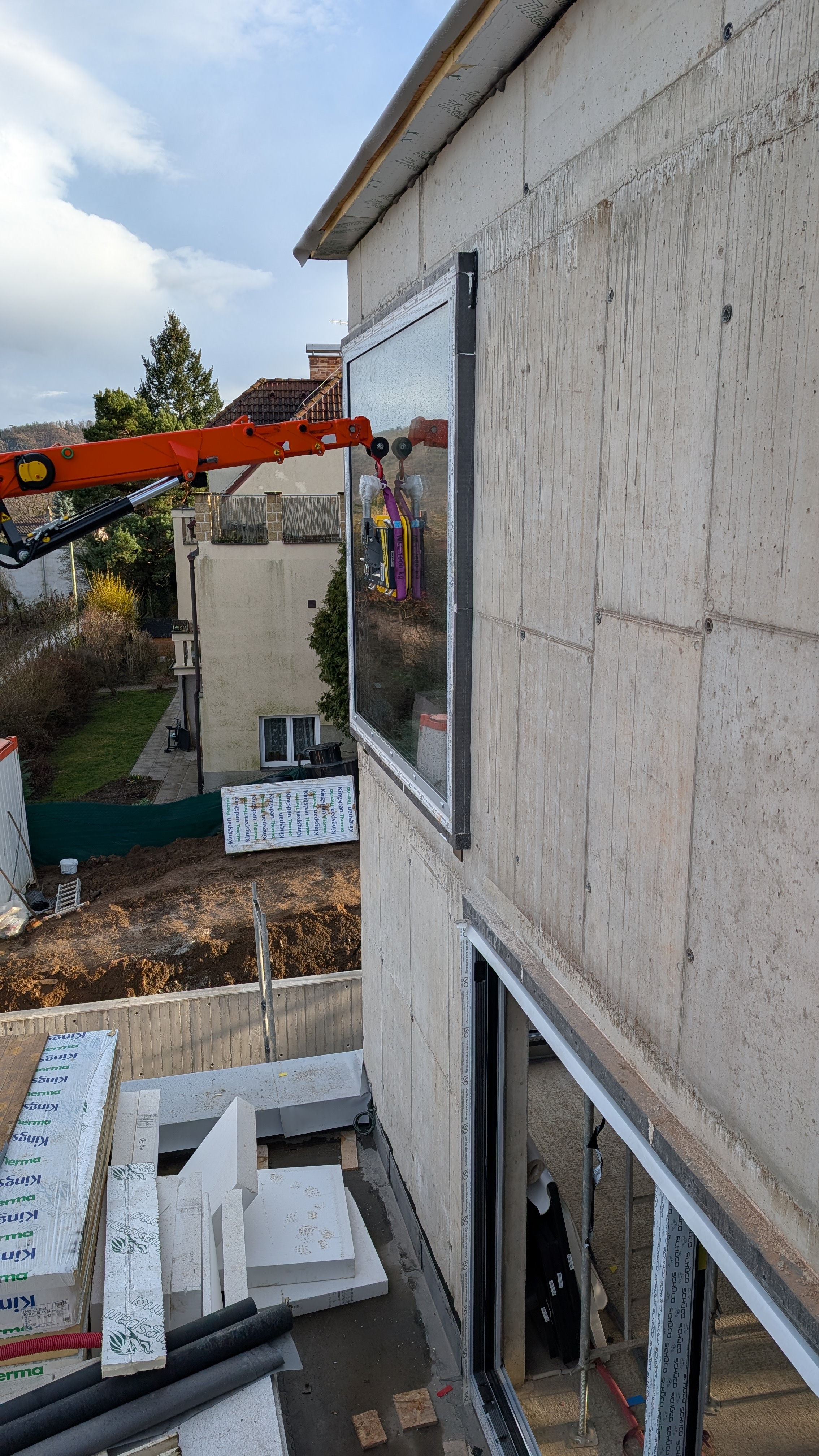

• zasklievanie všetkých nadrozmerných skiel pomocou manipulátora
• váha najťažšieho skla dodaného pre tento projekt: 474 kg
• sklá pre výplňové konštrukcie kalené z exteriéru a lepené z interiéru


Surový industriálny štýl podporený vzhľadom okien a typom montáže

Predsadená montáž ako podpora architektúry

Čistý detail betónových špaliet v interiéri

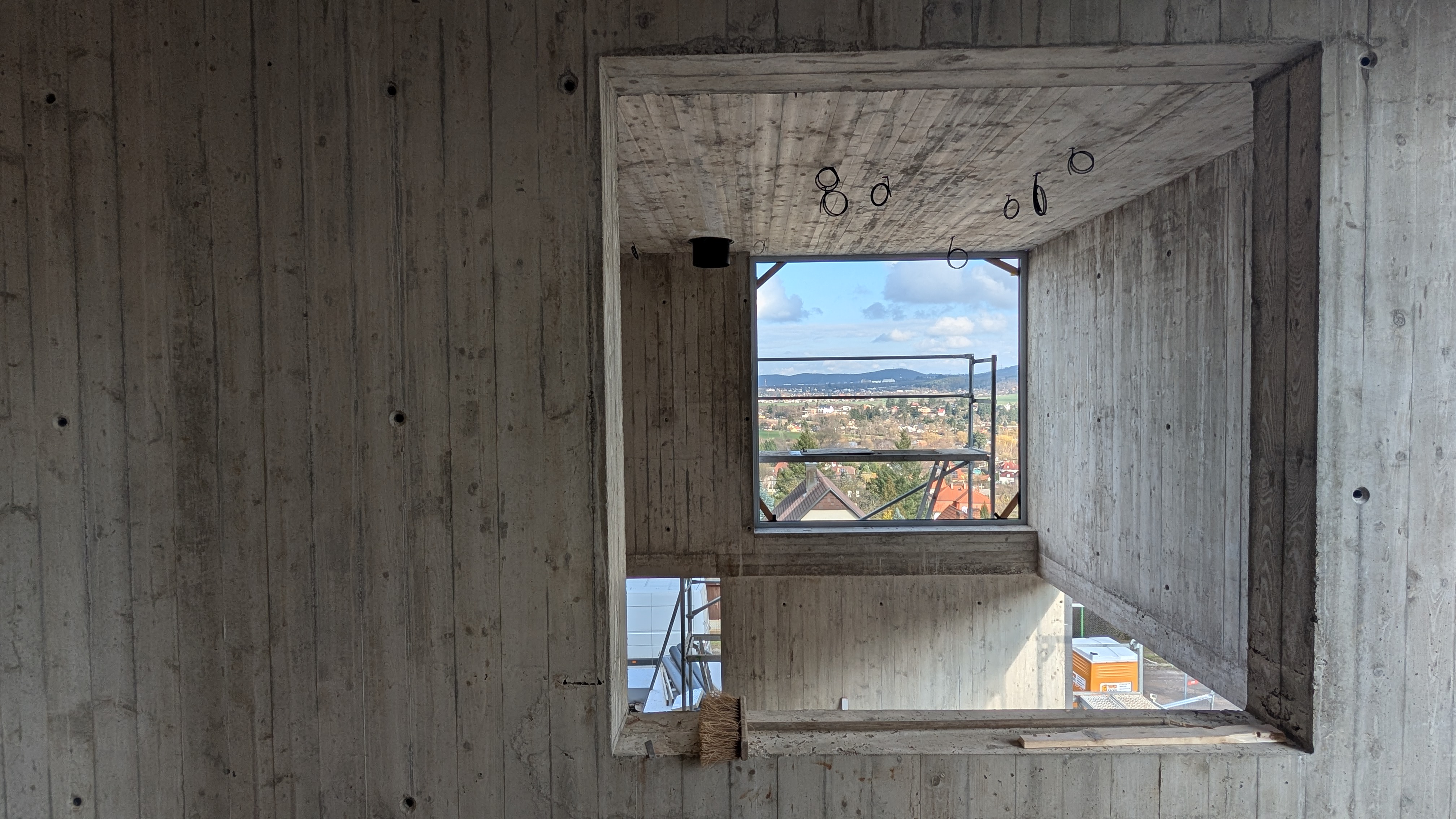

Projekt je architektonicky navrhnutý s priznaním pohľadového betónu z interiéru. Požiadavkou bolo zachovať čistý detail betónových špaliet pri napojení na okno – teda žiadne viditeľné pripojovacie škáry. Riešením bola predsadená montáž: okná sa prikladajú na betónové ostenie z exteriéru cez expanznú pásku.

Okná utopené v hrubých vonkajších špaletách

Na tenké betónové múry bola navrhnutá izolácia s obkladom, čo znamenalo hrúbku vonkajších špaliet nad 20 cm. Pri takejto hrúbke by klasicky osadené okná pôsobili "utopene" v hrubej fasáde. Predsadená montáž tento problém elegantne rieši.
Aj keď v tomto prípade bola predsadená montáž vybraná hlavne kvôli dizajnovým dôvodom, zároveň je teplotechnicky hodnotnejším riešením.

Surový vzhľad rámov vďaka špeciálnej povrchovej úprave

Pre farebnú úpravu rámov bolo zvolené práškové lakovanie v odtieni „approx. C 0 Anodized". Táto farba na pohľad pripomína eloxovú úpravu prírodného hliníka (strieborný elox C0) – a zároveň si zachováva všetky výhody práškového lakovania: odolnosť voči mechanickému aj chemickému poškodeniu. Výsledok? Surový industriálny výraz bez toho, aby sa obetovala trvanlivosť.

Predsadená montáž okien - o čo vlastne ide?

Predsadená montáž je spôsob osadenia okien, pri ktorom sa rovina okna posúva až do roviny tepelnej izolácie. Okná sú buď vsadené do otvoru vytvoreného profilmi pre predsadenú montáž, ktorý má rovnaké rozmery ako stavebný otvor, alebo sa prikladajú na betónové ostenie z exteriéru cez expanznú pásku – v tom prípade sú väčšie ako samotné otvory.

Práve v druhom prípade vzniká ten čistý, architektonicky príťažlivý detail, ktorý dnes architekti čoraz častejšie vyžadujú.

Predsadená montáž sa štandardne využíva pri nízkoenergetických a pasívnych stavbách. Toto riešenie posúva izotermy viac do exteriéru a celkovo zlepšuje teplotechnický detail napojenia okna na stavbu. Môže mať tiež pozitívny vplyv na tepelné zisky.

Predsadená montáž okien - detail

Princíp predsadenej montáže

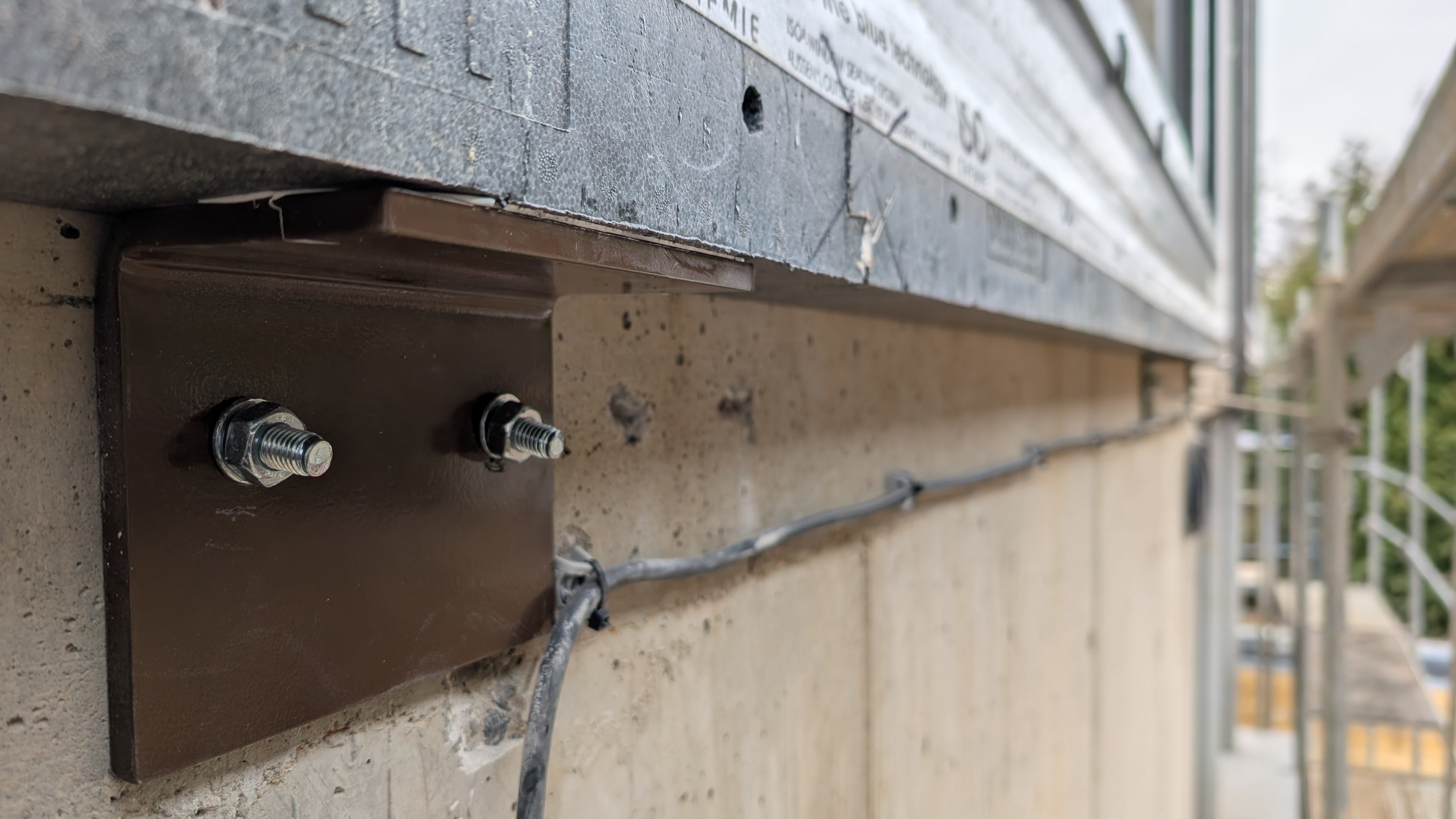

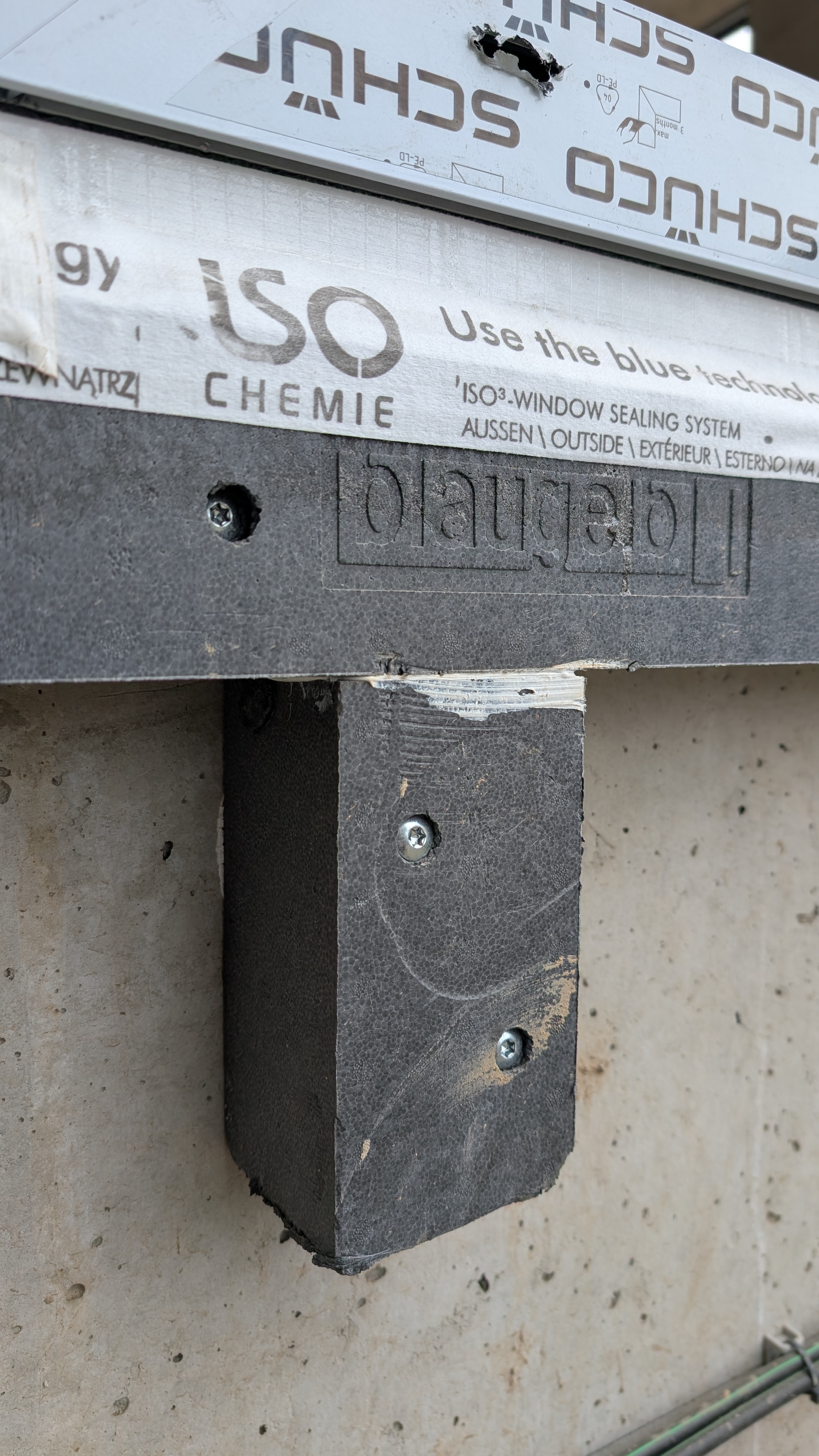

Po obvode stavebného otvoru sa pripevnia špeciálne nosné profily. Používa sa extrémne pevné certifikované lepidlo, pričom profil sa ďalej poisťuje turboskrutkami alebo podopiera prídavnými kontrakusmi. Pre extra zaťažované pozície sú k dispozícii oceľové konzoly.

Povolené zaťaženie (betónový podklad)

Pripojovaciu škáru medzi rámom okna a predsadenou konštrukciou je nevyhnutné dôkladne utesniť. Na to slúži komprimačná páska alebo PUR pena v kombinácii s okennými páskami.

Predsadená montáž okien - aké sú výhody ?

Čo je to izoterma

Izoterma je spojnica bodov s rovnakou teplotou. V kontexte okien označuje, ako sa teplotné línie ohýbajú v okolí okna v stene, čo ovplyvňuje tepelné straty a riziko kondenzácie.

Význam v stavbe okien

Izotermy v stenách bežia zvyčajne rovnomerne, no pri oknách sa silno zakrivujú kvôli tepelným mostom. To signalizuje miesta s vyššími stratami tepla alebo možným zamrznutím či orosením. Správna montáž okna (napr. blízko izolačnej vrstvy) zabezpečuje, aby povrchové teploty v interiéri na ráme a ostení boli čo najvyššie a vylúčilo sa riziko vzniku kondenzácie resp. vzniku plesní.

Cena predsadenej montáže okien

Vzhľadom na špecifickosť postupu je predsadená montáž 2 až 3 krát drahšia ako klasická montáž „na pásky". Za tú cenu ale dostanete riešenie, ktoré pracuje pre stavbu dlhodobo – tepelne, esteticky aj konštrukčne.

Často používané systémy predsadenej montáže

• ISO-TOP WINFRAMER „TYP3“
• Nosný systém CPG Tremco illbruck PR007
• Blaugelb Triotherm+ System
